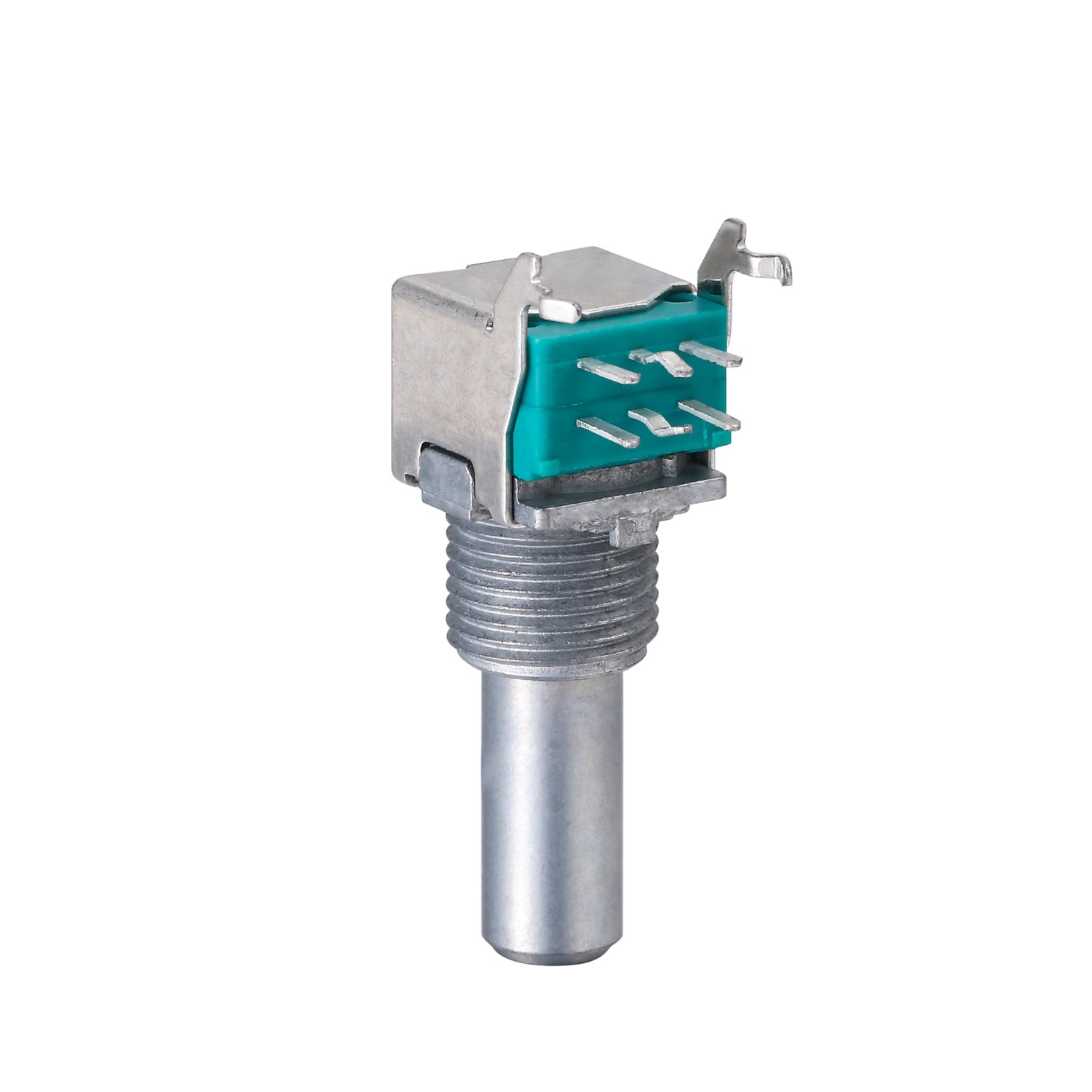

شفت فلزی دوگانه 15000 چرخه 100mΩ حداکثر پتانسیومتر چرخشی برای دستگاه صوتی

توضیحات محصول:

پتانسیومتر چرخان یک مقاومت متغیر است (مكون الکترومکانیکی) ، او به برس تکیه می کند تا روی بدن مقاومت حرکت کند،در مدار برای به دست آوردن یک رابطه خاص با ولتاژ ورودی ولتاژ خروجی، پس بهش میگن پتانسیومتر

از آنجا که واحد ارزش مقاومت پتانتیومتر چرخش همان مقاومت است، واحد آن نیز اوم است

ویژگی های کلیدی:

مقاومت: 100kΩ
در دسترس در انواع پیکربندی های پین-آوت
جداسازی مدار الکتریکی تقریباً بی نهایت
گزینه های شیفت فلزی یا پلاستیکی
تطابق با RoHS

کاربرد:

پتانسیومتر چرخش عمدتا در محصولات ارتباطی، واکی تاکی، تقویت کننده قدرت خودرو، صوتی چند رسانه ای، خانه هوشمند، محیطی کامپیوتر و غیره استفاده می شود. عملکرد آن عمدتاً:تنظیم حجم، تنظیم شدت نور، انتخاب منوی، تنظیم سرعت، تنظیم دمای، و غیرهپارامترهای اصلی پتانسیومتر چرخش خطی، ارزش مقاومت، قدرت نامی، سر و صدا چرخش، درجه حرارت، ویژگی تغییر مقاومت، مقاومت عایق و غیره هستند.

پارامترهای فنی:

1ویژگی های الکتریکی
مقاومت کل	200Ω-2MΩ
تحمل مقاومت کل	200Ω~1KΩ:±30%/1KΩ~500KΩ:±20%/500KΩ~3MΩ:±30%
مقاومت باقیمانده	حداکثر 20Ω
قدرت نامی	قطب خطی:0.05 ولت، صوتی 0.025 ولت
مقاومت عایق بندی	100MΩ حداقل 250V DC
سر و صدا	حداکثر 100mV
ضد ولتاژ	100 ولت AC برای 1 دقیقه
حداکثر ولتاژ کار	50 ولت AC/20 ولت DC
خطای باند قابل استفاده برای قطعات دو واحد برای اهداف کنترل حجم صوتی	-40dB تا 0dB: حداکثر 3dB (قابل استفاده برای وسایل نقلیه: 60dB تا 0dB: حداکثر 1.5dB)
2ویژگی های مکانیکی
قدرت روکش چرخش	حداقل: 3 کیلوگرم
زاویه چرخش کل	۲۸۰°±۱۰°
چرخش کامل	10-100gf.cm
قدرت فشار و کشش کلیدی	حداقل 8 کیلوگرم 10 ثانیه
کلید تکان دادن	حداکثر: 0.5*L/20mm P-P
قدرت پایانی	5N برای 1 دقیقه
3مشخصات سوئیچ
نوع سوئیچ	SPST
قدرت نامی	0.1A 16 ولت DC
تورم سوئیچ	200 تا 800gf.cm
زاویه تغییر	حداکثر 40 درجه
مدت زمان کار بدون بار	15000 چرخه 100mΩ حداکثر
مدت زمان کار با بار:به عنوان درجه بندی	15000 چرخه 200mΩ حداکثر
مقاومت تماس اولیه	حداکثر 100mΩ
مقاومت عایق بندی	100MΩ حداقل 250V DC
ضد ولتاژ	300 ولت AC برای 1 دقیقه
4عملکرد زیست محیطی
محدوده دمای کار	-10 درجه سانتیگراد تا 70 درجه سانتیگراد
محدوده دمای ذخیره سازی	-40 تا +85 درجه
5.مطابق گرما جوش
جوش دستی	96.5 Sn/3.0 Ag/0.5 Cu سیم فروخته شده یا سیم هسته رزن غیر تمیز 280oC حداکثر برای 3 ثانیه
سولدر کردن موج	96.5 Sn/3.0 Ag/0.5 Cu سیم فروخته شده یا فلوکس غیر تمیز 260oC حداکثر برای 5 ثانیه

مزیت ما

طراحی و نمونه اولیه و پایگاه اتوماسیون در دونگ گوآن که مرکز تولید چین جنوبی است.

10+ مهندس و طراح متعهد و با تجربه در بخش تحقیق و توسعه.

مرکز توليد در استان سيچوان که نزديک به بندر رودخانه ي يانگزي و فرودگاه چونگ چينگ است

10 تا خط توليد، 100 تا مدير و کارگر با تجربه

به مشتریان کمک کنید تا به سرعت ایده های خود را به راه حل های تولید انبوه تبدیل کنند و طراحی، توسعه و تأیید نمونه اولیه را تکمیل کنند.

سوالات متداول:

سوال: نام تجاری این محصول چیست؟
ج: نام تجاری این محصول "سانی" است.
سوال: این محصول کجا تولید می شود؟
ج: این محصول در چین ساخته شده است.
س: عملکرد پتانسیومتر خطی چیست؟
ج: پتانسیومتر خطی برای اندازه گیری و کنترل مقدار جریان الکتریکی که از طریق یک مدار جریان دارد استفاده می شود.
سوال: حداکثر ولتاژ این پتانسیومتر چه مقدار است؟
پاسخ: حداکثر ولتاژ که این پتانسیومتر می تواند تحمل کند 10 ولت است.
سوال: آیا این محصول برای مدارهای AC و DC مناسب است؟
A: بله، این محصول برای مدارهای AC و DC مناسب است.

دو گانگ پوتانسیومتر چرخش قطب فلزی 15000 چرخه 100mΩ حداکثر برای دستگاه صوتی 0

برچسب:

محل منبع:	چین
نام تجاری:	Sanni
گواهی:	ISO9001
شماره مدل:	RV91A2A

مقدار حداقل تعداد سفارش:	2000
جزئیات بسته بندی:	سینی + جعبه کارتن
زمان تحویل:	30 روز
شرایط پرداخت:	T/T
قابلیت ارائه:	10000تکه/ماه

مقاومت کامل:	200Ω-2MΩ	قدرت نامی:	قطب خطی:0.05 ولت، صوتی 0.025 ولت
زندگی الکتریکی:	100000 چرخه	اثبات ولتاژ:	100 ولت AC برای 1 دقیقه
بوش:	Metal Plain 3/8 اینچ (9.53 میلی متر) D x 3/8 اینچ (9.53 میلی متر) L	زاویه مکانیکی:	300 درجه ± 5 درجه
قدرت توقف ((شفت 1/8 ˝ D):	33.89 نیوتن سانتی متر (3 پوند اینچ)	چرخش کامل:	10-100gf.cm
برجسته کردن:	پتانسیومتر دو دسته ای,پتانسیومتر چرخان برای دستگاه صوتی , Rotary Potentiometer For Audio Appliance
