مدل شماره: | RCA01-003 | علامت تجاری: | SANNI |
---|---|---|---|
درمان سطحی: | آبکاری نیکل/طلا | جنسیت: | زن |
نوع رابط: | نوع دوشاخه | کاربرد: | UHF، خودرو، آمپلی فایر |
برجسته کردن: | جک RCA زن RCA01-003,جک RCA تک ماده,کانکتور RCA تکی با روکش طلا |

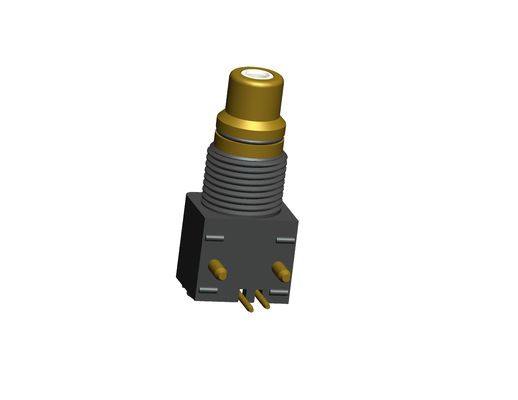

RCA01-003 RCA زن کانکتور تک واحدی جک زن RCA
مشخصات محصول:
سازگار با RoHS
مواد عایق
عملکرد تماس خوب
نویز کم
کاربرد
کانکتور RCA در ابتدا برای سیگنال های صوتی استفاده می شد.مانند بسیاری از کانکتورهای دیگر، از آن برای اهدافی غیر از در نظر گرفته شده اولیه استفاده شده است، از جمله کانکتورهای برق DC، کانکتورهای RF و کانکتورهای کابل بلندگو.استفاده از آن به عنوان یک اتصال دهنده برای سیگنال های ویدئویی کامپوزیت بسیار رایج است، اما تطبیق امپدانس ضعیفی را فراهم می کند.کانکتورها و کابلهای RCA نیز معمولاً برای انتقال صدای دیجیتال در فرمت S/PDIF، با فیشهای نارنجی رنگ برای متمایز کردن آنها از سایر اتصالات معمولی استفاده میشوند.
گزینه های کد رنگ:
جکهای RCA زن اغلب دارای کد رنگی هستند، زرد برای ویدیوی ترکیبی، قرمز برای کانال صوتی سمت راست، و سفید یا سیاه برای کانال سمت چپ صدای استریو.
ویدئو آنالوگ کامپوزیت | کامپوزیت | رنگ زرد |
صدای آنالوگ | چپ/مونو (اگر 4 کابل نوار کانکتور را ضبط کنید) | سفید |
راست (اگر کابل نوار 4 رابط را ضبط کنید) | قرمز | |
نوار سمت چپ (پخش کابل نوار 4 رابط) | مشکی | |
نوار سمت راست (پخش کابل نوار 4 رابط) | رنگ زرد | |
مرکز | سبز | |
سمت چپ فراگیر | آبی | |
اطراف راست | خاکستری | |
دور پشت چپ | رنگ قهوه ای | |
فراگیر سمت راست | قهوهای مایل به زرد | |
ساب ووفر | رنگ بنفش | |
صدای دیجیتال | S/PDIF | نارنجی |
مشخصات محصول:
1. مشخصات الکتریکی | |
رتبه بندی قدرت | 30V/DC.1.0A. |
مقاومت تماسی | حداکثر 30mΩ |
مقاومت عایق | حداقل 100MQ |
ولتاژ تحمل دی الکتریک | 500 ولت AC RMS بعد از 1 دقیقه |
2. مشخصات مکانیکی | |
نیروی وارد کردن | حداکثر 30N |
عقب نشینی نیرو | 8 نیوتن دقیقه |
برای تماس با مرکز نیرو را خارج کنید | 5N دقیقه (از پلاگین سنج OD=3.2±0.05mm، طول=14 تا 0.20mm استفاده کنید) |
نیروی مقاومت برای ترمینال | حداکثر 30N در جهت کشیده به مدت 5 ثانیه اعمال می شود |
3. عملکرد دوام | |
تست زندگی | حداقل 1500 چرخه |
4. عملکرد زیست محیطی | |
محدوده دما | -40 تا +70 درجه سانتیگراد |
اسپری نمک | 24 ساعت |
سوالات متداول
س: آیا می توانید OEM/ODM را انجام دهید؟
پاسخ: بله، هر دو سرویس OEM و ODM قابل قبول هستند و ما همچنین می توانیم آرم شما را چاپ کنیم و بسته بندی شما را مطابق با نیاز شما بسازیم.
س: آیا شما یک کارخانه یا یک شرکت تجاری هستید؟
A: ما تولید کننده سوئیچ پا هستیم ......
س: چگونه کالا را ارسال می کنید؟
A: محصولات با خدمات حمل و نقل اختیاری، مانند اکسپرس، محموله هوایی، حمل و نقل دریایی برای شما ارسال می شود.
س: کیفیت محصول شما چگونه است؟
A: ما همیشه بر کیفیت محصول خود تأکید می کنیم.محصول ما 100٪ تست شده و قبل از حمل و نقل بازرسی می شود.
