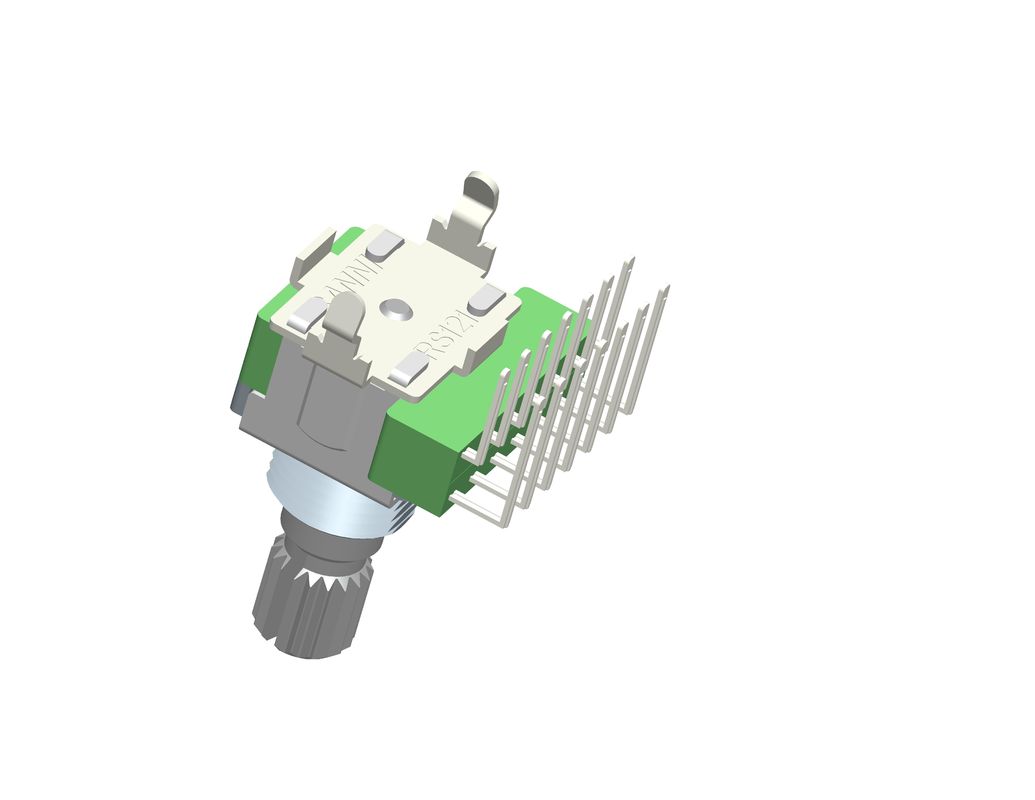

مدل شماره: | RS121AB7 | مواد: | فلز و پلاستیک |
---|---|---|---|
مشخصات: | 12 میلی متر | علامت تجاری: | SANNI |
ساختار: | ساقه پیچ | عمل: | دستگیره |
برجسته کردن: | سوئیچ روتاری مهر و موم شده عمودی,سوئیچ روتاری مهر و موم شده 12 میلی متر,سوئیچ چرخشی مهر و موم شده انتخابی کانال |
کاربرد:
به عنوان انتخابگر کانال استفاده می شودعلامتگیرنده ها و همچنین انتخابگرهای برد روی تجهیزات کنتور برقی و انتخابگرهای باند روی مولتی-رادیوهای باند،و غیره....
مشخصات محصول
سازگار با RoHS
نوع مهر و موم
انواع انتخاب عملکرد سوئیچ
دنده روشن
نوع عمودی
مشخصات محصول
1. ویژگی های الکتریکی | |
رتبه (حداکثر)/(حداقل) (بار مقاومتی) | 0.1A 16V DC/50uA 3V DC |
مقاومت تماس (اولیه/پس از عمر عملیاتی) | حداکثر 100mΩ |
مقاومت عایق | 100MΩ دقیقه100 ولت DC |
اثبات ولتاژ | 100 ولت AC به مدت 1 دقیقه |
2. مشخصات مکانیکی | |
زاویه سوئیچینگ | RS121:30o± 3o |
گشتاور کل | 30±15mN.m |
استحکام درپوش چرخشی | حداقل: 5 کیلوگرم |
قدرت فشار-کشش شفت | حداقل: 8 کیلوگرم |
قدرت ترمینال | 5N به مدت 1 دقیقه |
لرزش شفت | حداکثر: 0.6*L/20mm PP |
3. دوام | |
عمر کارکرد بدون بار | 10000 چرخه حداکثر 100mΩ |
عمر عملیاتی با بار بار: به عنوان رتبه | 10000 چرخه حداکثر 150mΩ |
4. عملکرد زیست محیطی | |
محدوده دمای عملیاتی | -10oC تا +85oسی |
محدوده دمای ذخیره سازی | -40oC تا +85oسی |
5. مرجع حرارت جوشکاری | |
لحیم کاری دستی | 350oC±10oC/3+1S |
لحیم کاری موجی | 260oC±5oC/10±1S |
لحیم کاری مجدد | توزیع دما را در برگه داده مشاهده کنید |
